Docker容器的网络连接

一、Docker容器的网络基础

首先使用ifconfig命令来查看宿主机的网络配置，结果如下：

在系统中有一个名为docker0的网络设备，docker的守护进程就是通过docker0为docker的容器提供网络连接的各种服务。docker0实际上就是Linux的虚拟网桥。网桥是数据链路层的一种设备，它用来通过Mac地址也就是网络设备的物理地址来对网络进行划分，以及在不同的网络之间传递数据(协议转换)。Linux的虚拟网桥相比于普通的网桥有如下的特点：

可以设置IP地址——docker0就有一个ip地址

Linux的虚拟网桥是通用网络设备的一种，当虚拟网桥拥有ip之后，linux便可通过路由表或者ip表规则在网络层定位网桥，这就相当于拥有一个隐藏的虚拟网卡，这个网卡的名字就是docker0。

默认docker0的网络地址划分为：

IP:172.17.0.1 子网掩码：255.255.0.0
MAC：02:42:22:0b:00:00 到 02:42:22:0b:ff:ff
总共提供了65534个地址

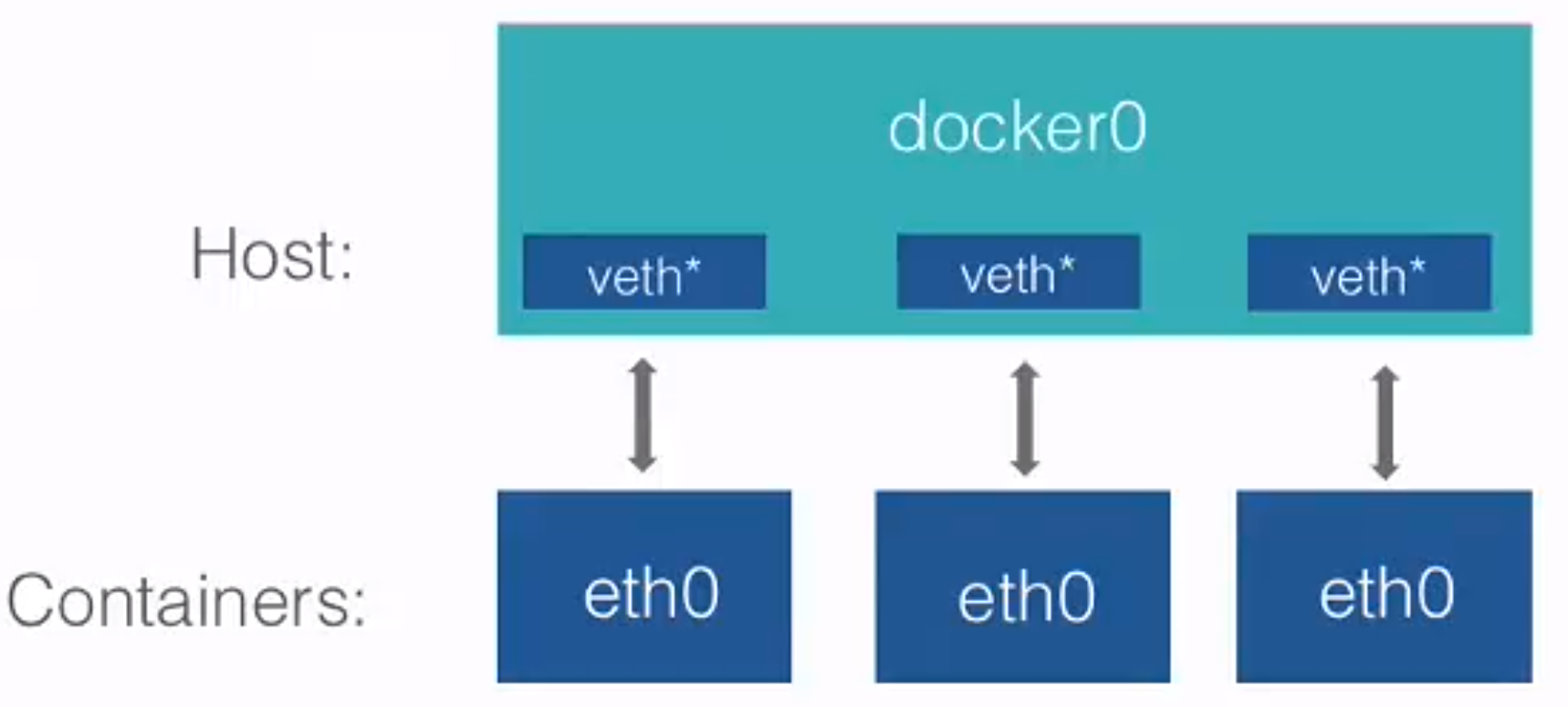

docker根据ip范围为每一个容器提供相应的mac地址，从而避免mac地址冲突。docker守护进程在一个容器启动时还要创建创建网络连接的两端，一端是在容器中的网络设备，而另一端是在运行docker守护进程的主机上。打开一个名为veth*的接口，用来实现docker0这个网桥与容器的网络通信

1.查看网桥设备

安装网桥管理程序：

1 2	sudo apt-get insatll bridge-utils #在ubuntu中 sudo yum install bridge-utils #centos 7

查看网桥设备：

1	sudo brctl show

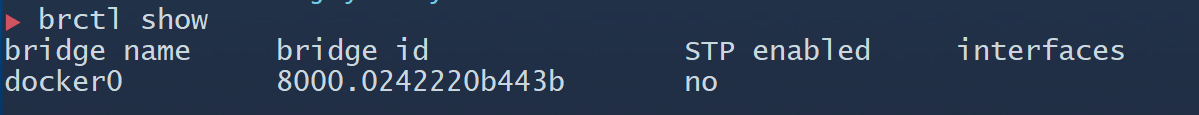

结果如下，有一个docker0 的网桥设备。

2.运行一个容器查看网络设备情况

随便运行一个docker容器，然后查看这个容器的网络情况：

1
2
3

docker start -i web #重新启动一个容器
apt-get install net-tools #在容器中安装网络工具，不然无法使用ifconfig
ifconfig #查看容器的网络设备

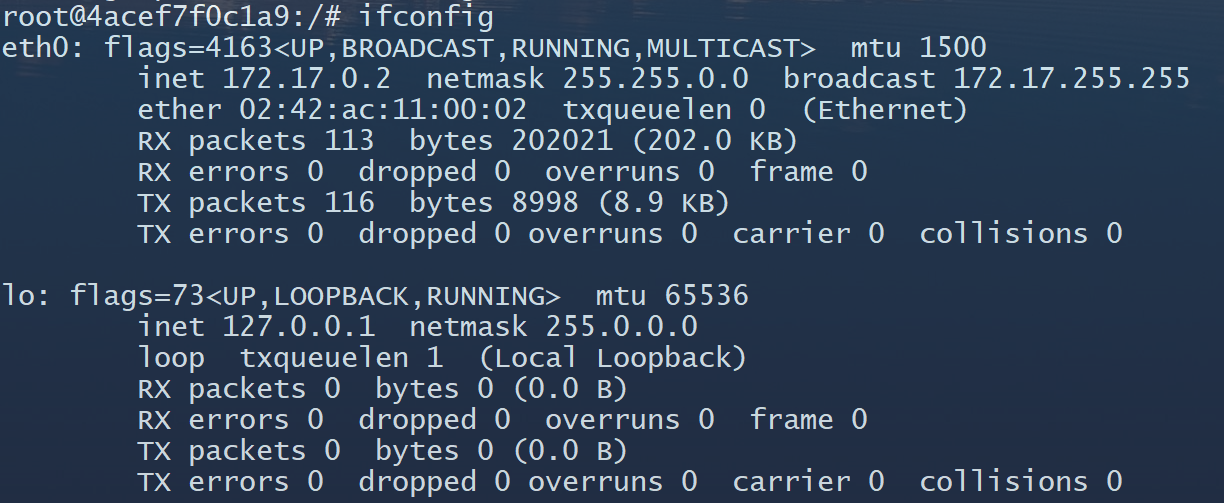

可以看到容器的ip地址为172.17.0.2，mac地址为：02:42:ac:11:00:02

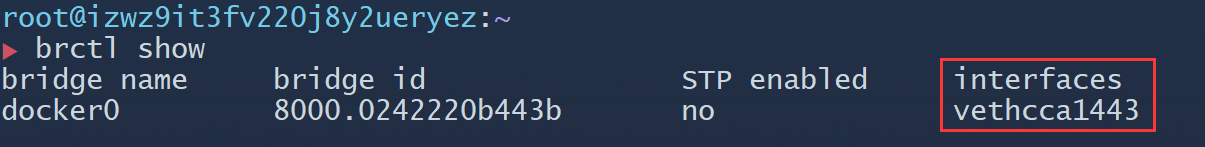

以守护进程的方式运行成容器，然后在host中查看网桥的状态：

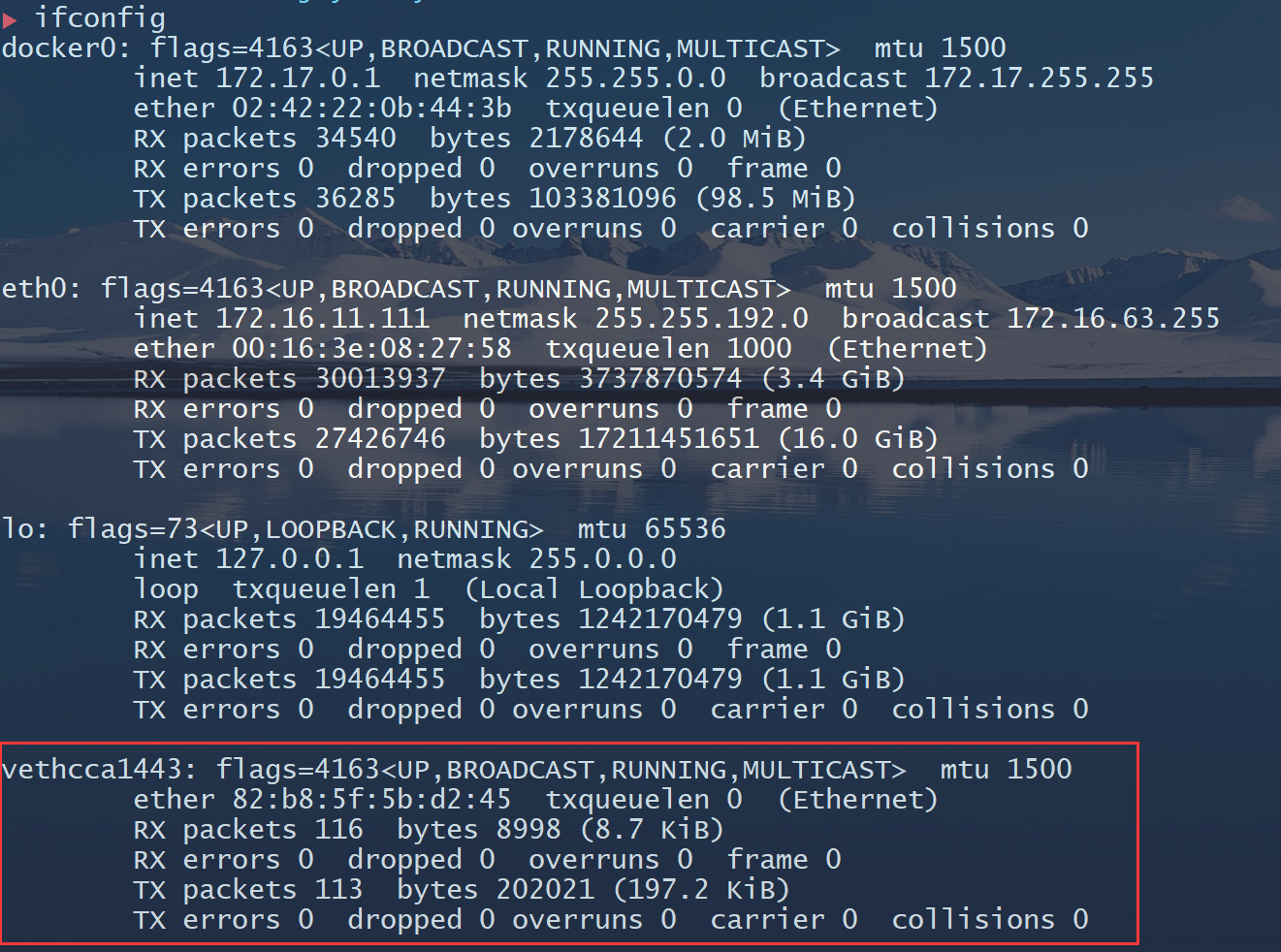

可以看到interfaces中多了一个接口，这就是docker在容器创建时为容器连接docker0所创建的一个网络接口，同样使用ifconfig也能查看到这个网络接口：

3.自定义docker0，修改docker0默认ip地址

使用linux自带的ifconfig命令来修改docker0：

1	sudo ifconfig docker0 192.168.200.1 netmask 255.255.255.0

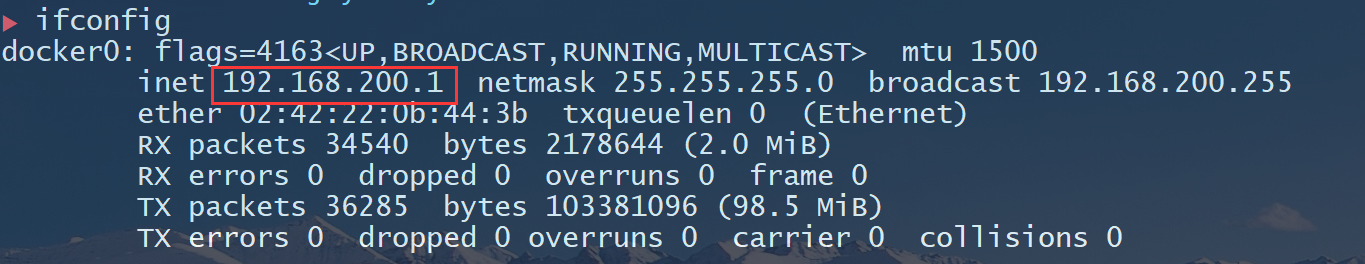

再次查看网络设备信息，发现docker0的ip地址已经发生了变化：

注意不能直接在容器中修改ip地址，会报没有权限错误：

root@4acef7f0c1a9:/# ifconfig docker0 192.168.200.2 netmask 255.255.255.0
SIOCSIFADDR: Operation not permitted
docker0: ERROR while getting interface flags: No such device
SIOCSIFNETMASK: Operation not permitted

然后重新启动docker以及重新运行一个容器，查看它们的ip地址。

4.自定义虚拟网桥

也可以自定义虚拟网桥，配置号ip地址和子网掩码，然后让docker使用这个网桥：

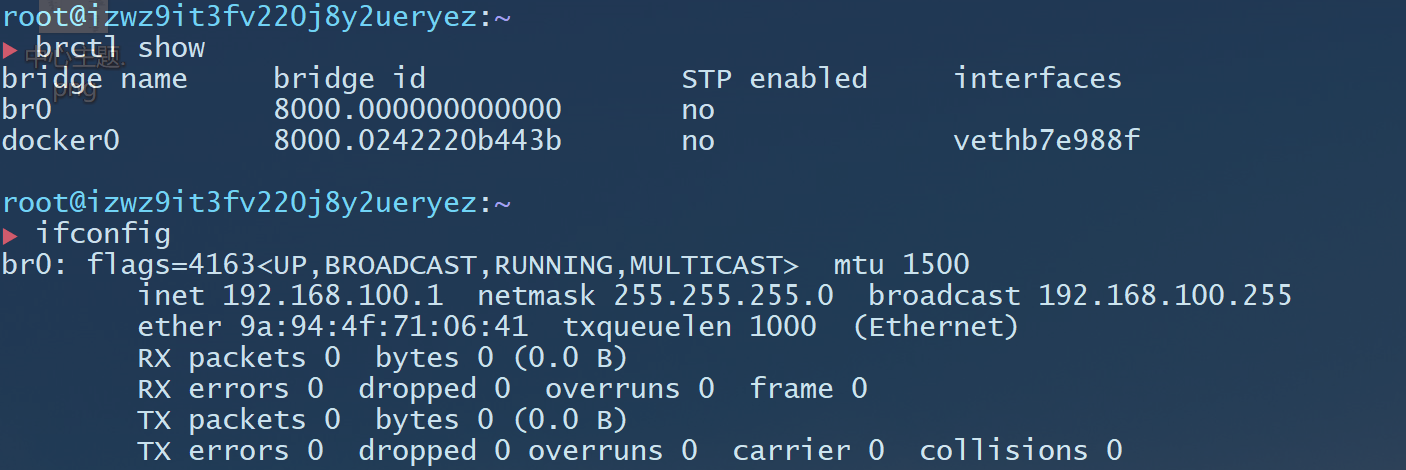

1 2	sudo brctl addbr br0 #新建网桥br0 sudo ifconfig br0 192.168.100.1 netmask 255.255.255.0#配置网桥的ip地址和子网掩码

然后更改docker守护进程的启动配置：

在/etc/default/docker 中添加DOCKER_OPS值 -b=br0

1 2	vim /etc/default/docker #在ubuntu中，在/etc/default目录下新建docker文件，添加DOCKER_OPS=“ -b=br0” vim /etc/docker/daemon.json #在centos中

在centos中编辑/etc/docker/daemon.json为：

1
2
3

{
    "bridge":"br0"
}

然后重新加载守护进程以及重启docker服务：

1 2	systemctl daemon-reload #重启守护进程 systemctl restart docker #重启docker

然后新建或重新运行一个docker容器：

1
2
3

docker start web
docker attach web
ifconfig

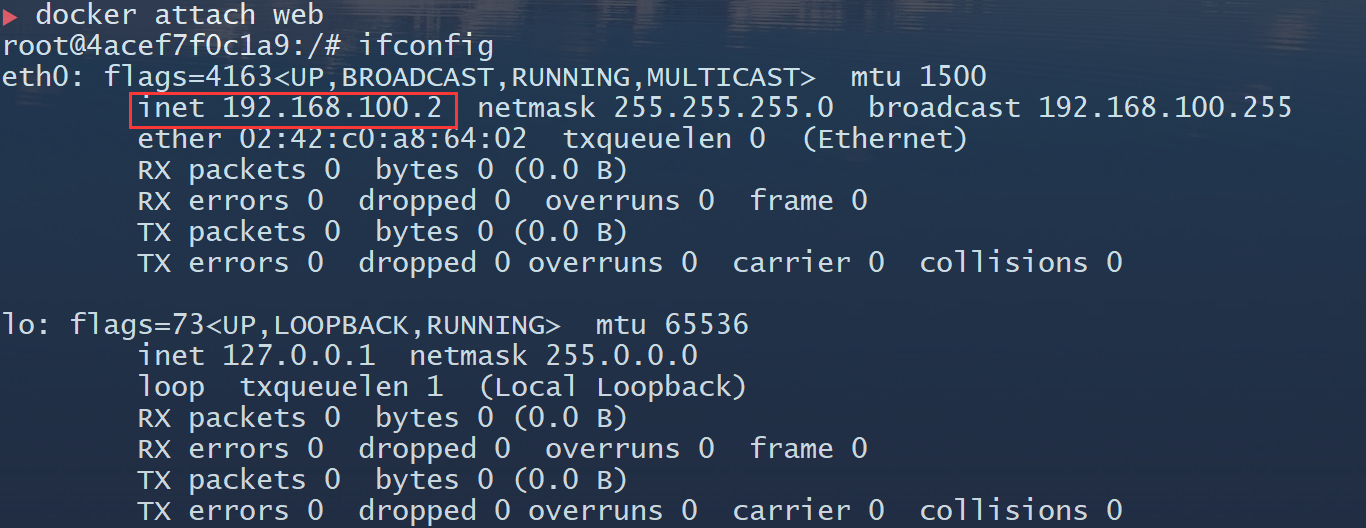

此时容器的ip已经变成了br0网桥设置的ip段了。

更多关于docker守护进程的配置和操作查看：Docker守护进程的配置和操作

二、Docker容器的互联

1.docker在默认情况下运行所有容器互联

新建Dockerfile：

#Dockerfile for network test
FROM ubuntu:latest
RUN apt-get update
RUN apt-get -y upgrade
RUN apt-get install net-tools #安装ifconfig
RUN apt-get install -y inetutils-ping #安装ping命令
RUN apt-get install -y nginx
RUN apt-get install -y curl
EXPOSE 80
CMD /bin/bash

build:

1
2
3

docker build -t df/web .
docker iamges
docker run --name=web1 -it df/cnt /bin/bash

之后安装net-utils查看ip

apt insatll net-tools

这个容器的ip为192.168.100.3

现在docker中运行了两个容器：

container	ip	images	intsall
web	192.168.100.2	ubuntu:latest	nginx,ping,ifconfig
web1	192.168.100.3	df/cnt:latest	nginx,ping,ifconfig,curl

docker默认允许容器互相连接：

▶ docker attach web1
root@3488bca33165:/# ping 192.168.100.2
PING 192.168.100.2 (192.168.100.2): 56 data bytes
64 bytes from 192.168.100.2: icmp_seq=0 ttl=64 time=0.110 ms
64 bytes from 192.168.100.2: icmp_seq=1 ttl=64 time=0.077 ms
64 bytes from 192.168.100.2: icmp_seq=2 ttl=64 time=0.073 ms
64 bytes from 192.168.100.2: icmp_seq=3 ttl=64 time=0.074 ms

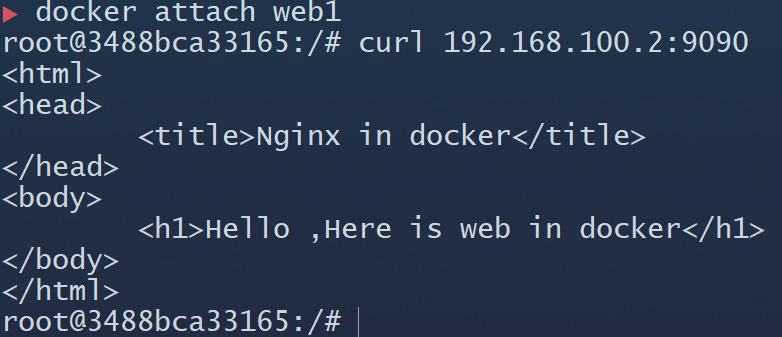

可以发现在web1容器中ping web容器，正常ping通，同样在web1中ping web1也是正常ping通。然后分别打开两个容器的nginx，在web1容器中使用curl命令访问web容器，结果如下：

这里使用的是ip进行访问，但是容器停止或者重启之后，ip地址可能发生变化，所以如果写死了ip，则很容易出问题，docker提供了另一种方式来获得容器的ip地址：

1 2	docker run --link=[CONTAINER_NAME]:[ALIAS] [IMAGE] [COMMOND] docker run -it --name web2 --link=web df/cnt #web2容器和web容器绑定

这里新建了一个web2容器，并让web2容器和web容器绑定，接着在web2中ping web容器，可以顺利地ping通。

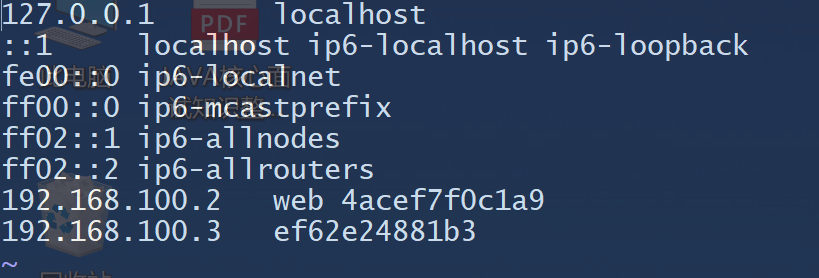

查看web2的/etc/hosts文件,可以发现web2有到web ip地址的映射，并且这个映射永远是准确的，docker会自动修改ip地址和别名对应。

2.拒接容器间的互联

1	vim /etc/docker/daemon.json

添加："icc":false

然后重新允许容器web,web1,web2，发现都不能ping通了。

root@ef62e24881b3:/# ping 192.168.100.2
PING 192.168.100.2 (192.168.100.2): 56 data bytes
192.168.100.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

3.运行特定容器间的互联

–icc设置为false
–iptables设置为true
设置–link

在centos中：vim /etc/docker/daemon.json

{
    "icc":false,
    "iptables":true
}

在ubuntu中：

vim /etc/default/docker

1	DOCKER_OPTS="--icc=false --iptables=true"

重启docker，重启容器

docker run -it --name web2 --link=web:别名 df/cnt #web2容器和web容器绑定

三、Docker容器与外部网络的连接

1.ip_forward

Linux ip_forward 数据包转发

出于安全考虑，Linux系统默认是禁止数据包转发的。所谓转发即当主机拥有多于一块的网卡时，其中一块收到数据包，根据数据包的目的ip地址将数据包发往本机另一块网卡，该网卡根据路由表继续发送数据包。这通常是路由器所要实现的功能。

要让Linux系统具有路由转发功能，需要配置一个Linux的内核参数net.ipv4.ip_forward。这个参数指定了Linux系统当前对路由转发功能的支持情况；其值为0时表示禁止进行IP转发；如果是1,则说明IP转发功能已经打开。

临时生效的配置方式

临时生效的配置在主机重启或者主机网络重启之后失效，适合用于测试。

1
2
3

sysctl -w net.ipv4.ip_forward=1
或者
echo 1 > /proc/sys/net/ipv4/ip_forward

配置完之后，输入sysctl net.ipv4.ip_forward查看，结果如下：

1	net.ipv4.ip_forward = 1

永久生效的配置方式

修改/etc/sysctl.conf 配置文件，在sysctl.conf配置文件中有一项名为net.ipv4.ip_forward的配置项，将其值设为1。修改sysctl.conf文件后需要执行指令sysctl -p 后新的配置才会生效。

或者：

修改/etc/sysconfig/network配置文件，在文件最后添加一行：FORWARD_IPV4=YES，修改配置文件后需要重启网络服务(service netwrok restart)才能使新的配置生效。

配置完之后输入命令sysctl net.ipv4.conf.all.forwarding查看当前的配置，输出结果如下：

1	net.ipv4.conf.all.forwarding = 1

2.iptables

Iptables是与linux内核集成的包过滤防火墙，几乎所有的linux发行版本都会包含Iptables的功能。

表(table)
链（chain）
规则（rule）

ACCEPT REJECT DROP

当主机收到一个数据包后，数据包先在内核空间中处理，若发现目的地址是自身，则传到用户空间中交给对应的应用程序处理，若发现目的不是自身，则会将包丢弃或进行转发。

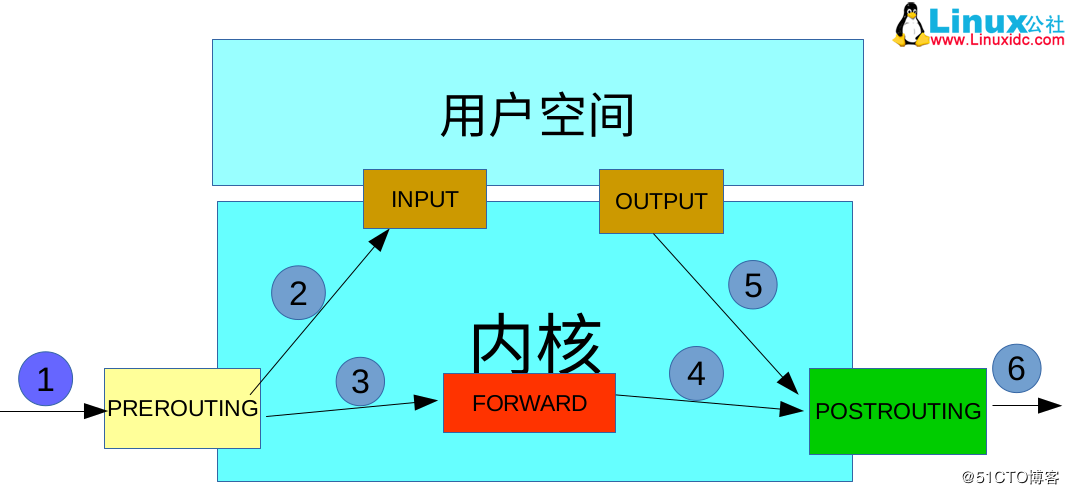

iptables实现防火墙功能的原理是：在数据包经过内核的过程中有五处关键地方，分别是PREROUTING、INPUT、OUTPUT、FORWARD、POSTROUTING，称为钩子函数，iptables这款用户空间的软件可以在这5处地方写规则，对经过的数据包进行处理，规则一般的定义为“如果数据包头符合这样的条件，就这样处理数据包”。

iptables中定义有5条链，说白了就是上面说的5个钩子函数，因为每个钩子函数中可以定义多条规则，每当数据包到达一个钩子函数时，iptables就会从钩子函数中第一条规则开始检查，看该数据包是否满足规则所定义的条件。如果满足，系统就会根据该条规则所定义的方法处理该数据包；否则iptables将继续检查下一条规则，如果该数据包不符合钩子函数中任一条规则，iptables就会根据该函数预先定义的默认策略来处理数据包

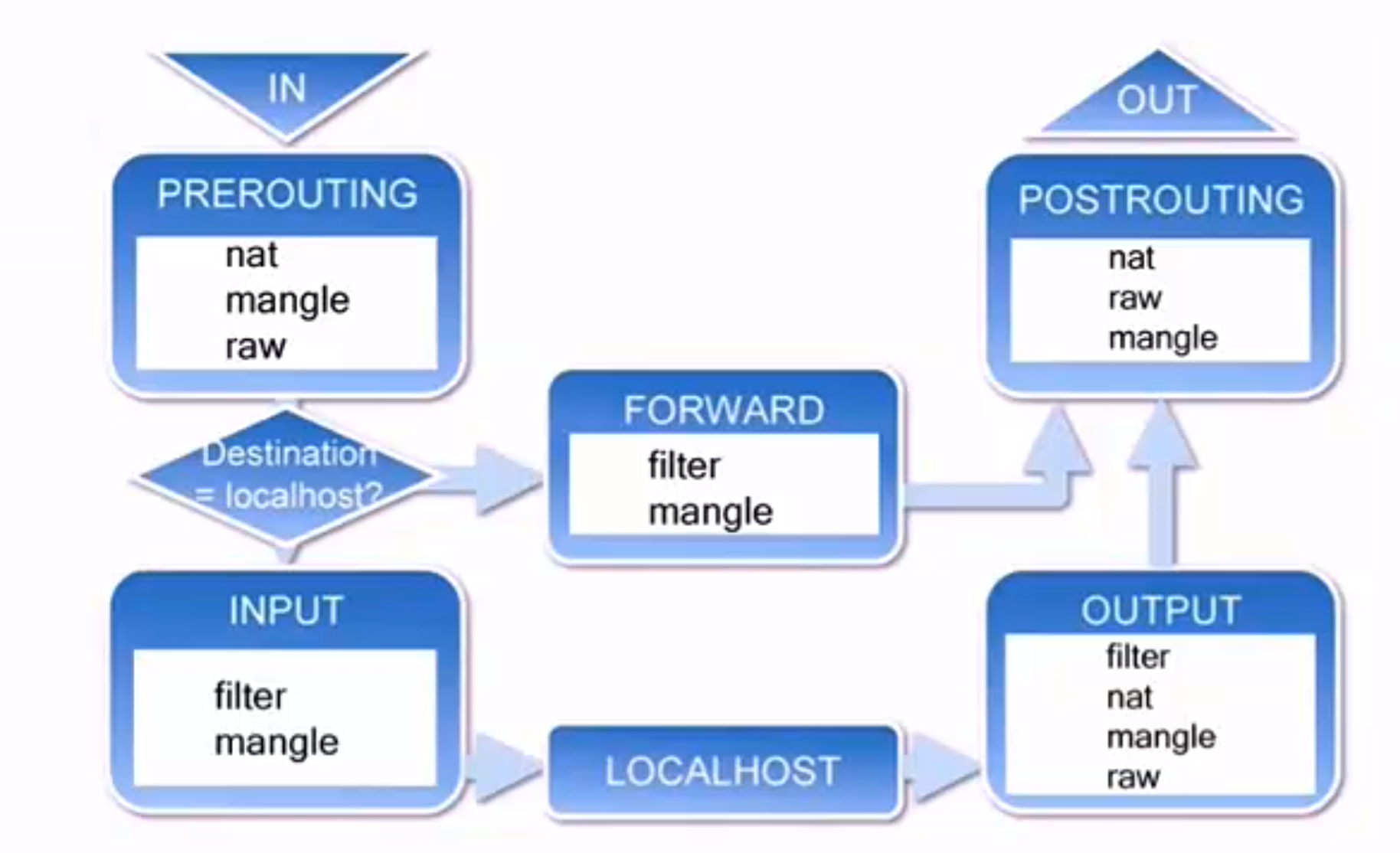

iptables中定义有表，分别表示提供的功能，有filter表（实现包过滤）、nat表（实现网络地址转换）、mangle表（实现包修改）、raw表（实现数据跟踪），这些表具有一定的优先级：raw–>mangle–>nat–>filter

3.允许端口映射访问

4.限制IP访问容器

在iptables中禁用ip就行了

四、容器跨主机网络访问

宿主主机可以对容器进行访问（端口映射），同一机器上的容器之间可以互相访问（同一网段），但是容器默认是无法访问主机的，因此别的主机上的容器也不能访问别的主机。因为相对于容器来说，主机是外网，可以使用主机的外网ip进行访问，但这相当于走了一次网络，并不是直接访问，没有享受到同一主机上进行网络访问的优点。

使用网桥实现跨主机连接

解决方案就是让docker容器和host主机ip在同一个网段，可以将它们都使用一个相同的网桥br0，默认是使用不同的网桥（docker0/br0,eth0）。
